全向風速傳感器

JT1411高精度全向風速傳感器

顯著特點： 全向測試、響應時間快、高靈敏度、高精度

      JT1411能夠快速捕捉微小空氣流動的動態變化，可測試低至0.05m/s 的風速（特定條件可做到0.01m/s），適合于對環境微小風速到常規風速的全范圍測試（最高可測試到20m/s），JT1411采用溫度和風速分體設計，可更加靈活布置。同時采用探頭和采集（變送電路）分體結構設計，需配合JT6070系列變送器使用。具體通信接口參見所選變送器電路指標，RS485、0-10V、4-20mA的輸出,使得該傳感器應用更廣、更便捷。

產品介紹：

     JT1411風速傳感器屬于建通科技JT1400系列，定位為微型全向熱式風速傳感器。具有較高的三維方向均勻性和靈活的可布置性。最大尺寸小于7mm的微型特別封裝結構，適用于電路、電氣設備內部等狹小空間測試。變送電路具備標準RS485、4~20mA、0~10V等輸出防水，方便集成使用。

功能特點：

1、高可靠性——進行可靠性實驗：依據工業級設計，全部進行高低溫試驗、振動試驗、鹽霧試驗、防護等級試驗等。

2、高準確度——雙溫度補償：對于熱式風速測試原理，環境溫度（風溫）變化是影響測試精度的主要因素之一，即能夠在更寬的溫度范圍內保證測試精度。JT1400系列采用物理補償和風溫實時補償雙重溫度補償，實現了穩定可靠的精確修正，實現了高精度的測試。

3、高靈敏度——微弱氣流測量：穩定的加熱和精確的測溫電路，可真正實現0.01m/s極小風速動態變化而引起明顯的功率變化響應，從而實現了對極低風速和極小風速變化的精確測試。建通產品所有技術指標均通過實驗驗證，杜絕虛標、追求客觀真實。

4、高靈敏度——動態響應0.2s（t63）：體積更小的感應頭（直徑小于0.5mm）具有更小的熱滯后性和更快的風速變化響應,極大提升了傳感器的整體響應速度。動態響應實測可達到0.2s，滿足環境熱舒適性測試要求。

5、360°全向測試——出色的均勻性：球形測風感應頭，以及無遮擋結構設計，不僅使得JT1411實現了360°范圍的全范圍測試，還在該范圍內有較好的一致性。特別適合空氣流動方向隨機性大、波動大的微風環境測試。

典型應用：

     在暖通空調假人模型中需要布置多個測量點，傳統的風速傳感器由于體積大和易損壞難以布置，JT1411利用其小巧耐用的特點可以再假人模型表面多點布置，并且由于只有7mm的高度，使得它們相互之間不會影響測量，我們也支持定制化服務，可提供風速、溫度集成化電路設計和制造。

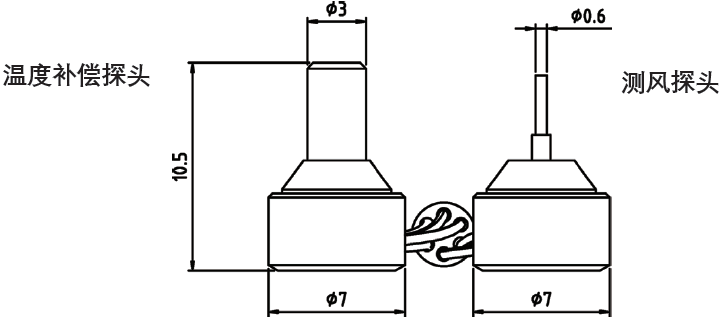

規格尺寸

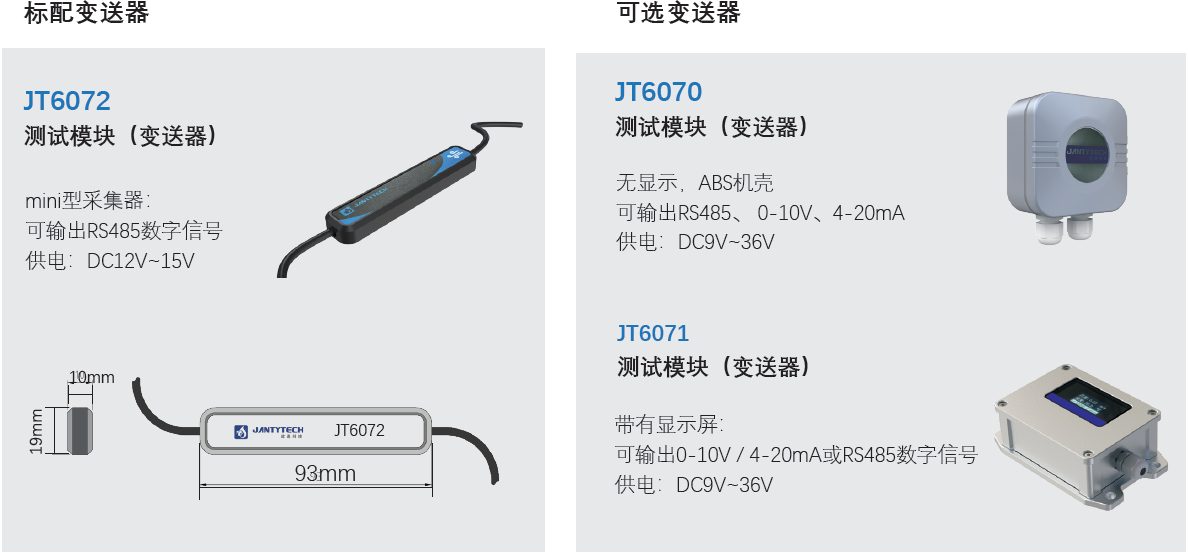

JT1411全向微風傳感器：全向分體式風速測量-可配置測試模塊：

       JT1411風速傳感器采用探頭和采集（變送電路）分體結構設計，需配合JT6070系列變送器使用。具體通信接口參見所選變送器電路指標，變送器RS485、0-10V、4-20mA的輸出，使得該傳感器應用更廣、更便捷。

1、無顯示屏變送器：可輸出模擬模擬信號 0-10V / 4-20mA或RS485數字信號，ABS材質外殼。

2、帶有顯示屏的變送器：可輸出 0-10V / 4-20mA或RS485數字信號，金屬高等級防護外殼。

3、mini型采集器：可輸出RS485數字信號或定制輸出CAN數字信號。

4、不帶任何外殼的采集電路板。

電氣連接

       JT1411風速傳感器探頭采用裸線頭輸出，可直接聯接變送器電路。其中接線（JT1411標準配置變送器JT6072，其它型號的變送器參見相對應的資料）

Modbus 協議

風速探頭技術特點：

       分體式風速與溫度測量探頭的設計，易于布置于通風散熱的電子設備內部風速監測，如：數據機柜等，也用作HVAC空調假人的風速測試。

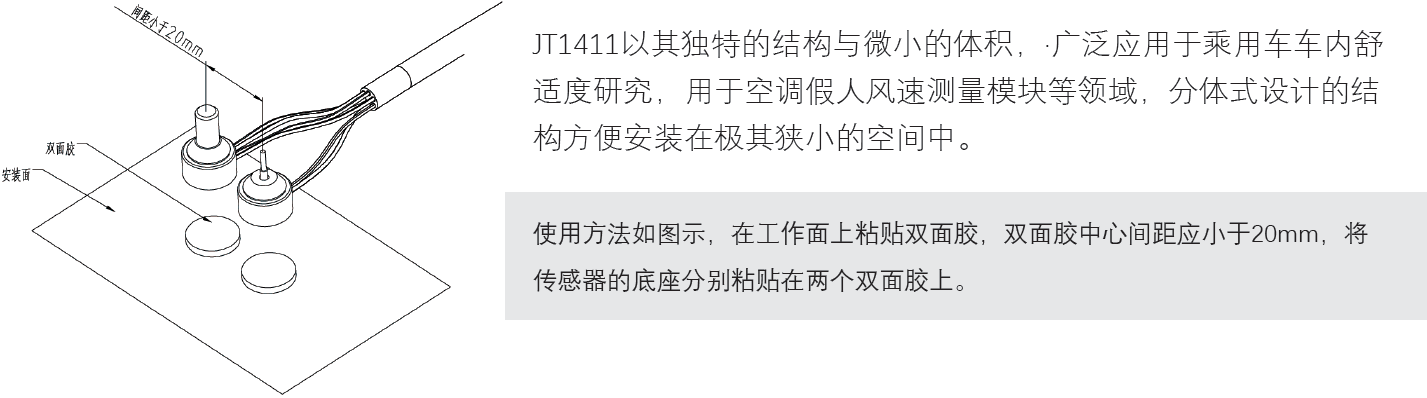

可用于板載或機柜安裝的微型探頭：

       數據機房的服務器承擔著重要的使命，高負荷運轉使得機柜內部溫度急劇升高，確保良好的散熱成為重要考慮指標，JT1411風速傳感器可直接集成于電路中用于控制機箱內風扇的啟動或轉速，精確控溫，保證設備性能和使用壽命。

用于汽車內乘員熱舒適性研究：

      當前，新能源汽車正迅速發展，新能源車的能耗與續航里程的環境適應性問題以及乘員艙熱舒適性等問題是最重要的研究課題。汽車空調系統開發前期需要進行熱負荷與舒適度的匹配。

JT1411高精度全向風速傳感器

JT1411全向風速探頭-微小型風速傳感器

技術參數：

風速范圍：0-10m/s（可定制最高20m/s）

風速精度：±(0.1+2%讀數)或量程2%取最大數

風速分辨率：0.01m/s

風溫范圍：-25-70℃

風溫精度：±1°C（＜1m/s）； ±0.5°C（＞1m/s）

風溫分辨率：0.1℃

風速響應：0.2s（t63，1m/s 風速，25°C，標準大氣壓下測試）

測試模塊（配置）：標配JT6072；可選JT6070、JT6071

使用環境：-20~60°C；0~90%RH（不結露狀態下）

溫度補償：-25—80°C

接口形式：6 芯裸線頭

結構材質：高分子材料

防護等級：傳感器滿足IP54

存儲溫度：-30—80°C

訂購選型

注：完整的風速傳感器有風速探頭及數據采集模塊組成

模擬信號輸出時，僅輸出風速。RS485輸出內容為風速和溫度。
