JT1406熱式全向風速傳感器

產品簡介：

      JT1406風速傳感器，為微小型全向風速傳感器，直徑僅為6mm，可適用于狹窄縫隙、狹小空間的氣流測試。如機箱、機柜、設備、建筑構件等?？蛇x配可調角度固定支架，便于吸附在金屬機柜上。

     JT1406為集成第三方設備專門設計了體積更小，功耗更低的電路，12V電壓供電，并具備更高的采集速度（100ms/次），該風速傳感器探頭同樣可選配帶有模擬信號輸出的變送器，并可定制CAN輸出，滿足不同用戶在苛刻條件下的使用需求。

功能特點：

1、高可靠性——進行可靠性實驗：依據工業級設計，全部進行高低溫試驗、振動試驗、鹽霧試驗、防護等級試驗等。

2、高準確度——雙溫度補償：對于熱式風速測試原理，環境溫度（風溫）變化是影響測試精度的主要因素之一，即能夠在更寬的溫度范圍內保證測試精度。JT1400系列采用物理補償和風溫實時補償雙重溫度補償，實現了穩定可靠的精確修正，實現了高精度的測試。

3、高靈敏度——?jiǎng)討B(tài)響應0.2s（t63）：體積更小的感應頭（直徑小于0.5mm），具有更小的熱滯后性和更快的風速變化響應，極大提升了傳感器的整體響應速度。動態響應實測可達到0.2s，滿足環境熱舒適性測試要求。

4、高靈敏度——微弱氣流測量：穩定的加熱和精確的測溫電路，可真正實現0.01m/s極小風速動態變化而引起明顯的功率變化響應，從而實現了對極低風速和極小風速變化的精確測試。建通產品所有技術指標均通過實驗驗證，杜絕虛標、追求客觀真實。

5、360°全向測試——出色的均勻性：球形測風感應頭，以及無遮擋結構設計，不僅使得JT1406實現了360°范圍的全范圍測試，還在該范圍內有較好的一致性。特別適合空氣流動方向隨機性大、波動大的微風環境測試。

顯著特點： 全向測試、響應時間快、高靈敏度、高精度

     JT1406能夠快速捕捉微小空氣流動的動態變化，可測試低至0.05m/s 的風速（特定條件可做到0.01m/s），適合于對環境微小風速到常規風速的全范圍測試（最高可測試到20m/s），JT1406可同時測量風速與風溫，采用探頭和采集（變送電路）分體結構設計，需配合JT6070系列變送器使用。具體通信接口參見所選變送器電路指標，RS485、0-10V、4-20mA的輸出,使得該傳感器應用更廣、更便捷。

全向測試，無方向性制約：穩定且均勻的方向性響應

     JT1406風速傳感器探頭為全向響應，這一性能對未知風向或不穩定風向、隨機風向的風速測量尤為重要，JT1406在水平方向擁有優秀的方向響應特性，在不同角度（風向垂直于探頭指向）的來風方向都能保持快速響應和精確測量。

高響應速度：

     探頭具有很高的靈敏度，能夠感知微弱的氣流變化,在研究氣流組織和電氣散熱等領域有廣泛的應用,快速響應的風速探頭搭配高速采集的電路,將給精密測試的場景提供更優秀的數據結果。

JT1406風速探頭規格尺寸：

完整的風速傳感器有風速探頭及數據采集模塊組成

可配置的數據采集器（變送器）

     JT1406傳感器采用探頭和采集（變送電路）分體結構設計，需配合JT6070系列變送器使用。具體通信接口參見所選變送器電路指標，變送器RS485、0-10V、4-20mA的輸出，使得該傳感器應用更廣、更便捷。

1、無顯示屏變送器：可輸出模擬模擬信號 0-10V / 4-20mA或RS485數字信號，ABS材質外殼。

2、帶有顯示屏的變送器：可輸出 0-10V / 4-20mA或RS485數字信號，金屬高等級防護外殼。

3、mini型采集器：可輸出RS485數字信號或定制輸出CAN數字信號。

4、不帶任何外殼的采集電路板。

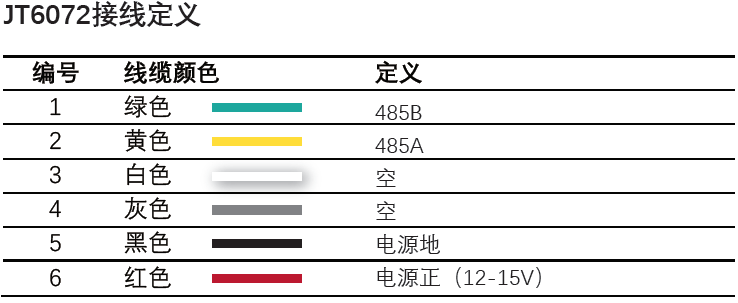

電氣連接：

       JT1406風速傳感器探頭采用裸線頭輸出，可直接連接變送器電路。其中接線（JT1406標準配置變送器JT6072，其它型號的變送器參見相對應的資料）

Modbus 協議：

JT1406熱式全向風速傳感器

技術參數：

結構形式：分體結構，全向測試

風速范圍：0~10m/s（可定制到20m/s）

風速精度：±(0.1+2%讀數)或量程2%取最大數

響應時間：0.2s（t63，1m/s 風速，25°C，標準大氣壓下測試）

溫度測試：-25~70°C

溫度精度：±1℃（＜1m/s）±0.5°C（＞1m/s）

采集頻率：探頭采集＞50Hz

輸出信號：RS485 標準 MODBUS 協議（可選 0-10V 或 4-20mA（見變送器參數））

使用環境：-20~60°C；0~90%RH（不結露狀態下）

溫度補償：-25—80°C

接口形式：6 芯裸線頭

注：模擬信號輸出時，僅輸出風速。RS485輸出內容為風速和溫度。

JT1406熱式全向風速傳感器-典型應用

      JT1406小巧的探頭尺寸，應用于廣泛的空調設備及封閉場所的精確低流速空氣流速的測量，不僅適應更小的安裝空間，同時其高速的響應速度對精密測量至關重要，JT1406不僅具備RS485Modbus協議輸出，同時也為更高要求的客戶提供CAN協議的定制服務（CAN協議需要您在購買前同我公司約定該定制服務）。

     JT1406具有小尺寸機身，能方便的安裝于狹小空間中，高靈敏度探頭適合測量快速變化的流場，廣泛應用于生物安全柜風速測量，暖通空調流速測試，潔凈空間氣流測試等高精度風速要求的使用場景。
